Product Details
Lieu d'origine: Jiangsu, Chine (continent)
Nom de marque: JIUQI
Certification: RoHS,ISO9001
Numéro de modèle: JQHS-28-1
Payment & Shipping Terms
Quantité de commande min: 100PCS
Prix: $30~$50/PCS
Détails d'emballage: avec le carton d'exportation. Commande en gros avec des palettes
Délai de livraison: Commandes à l'essai : 2 SEMAINES des commandes en gros : d'ici 3 semaines
Conditions de paiement: T/T, Western Union, Paypal
Capacité d'approvisionnement: 50000 PCS/MONTH
Type: |
Hybride |
Phase: |
2 |
Tension: |
12V~48V |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0,95 |
Moteur approprié: |
Moteur pas à pas Nema11 |
Point culminant: |
moteur pas à pas planétaire, moteur adapté. Moteur de réduction de vitesse |
Nom de produit: |
Moteur hybride |
Type: |
Hybride |
Phase: |
2 |
Tension: |
12V~48V |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0,95 |
Moteur approprié: |
Moteur pas à pas Nema11 |
Point culminant: |
moteur pas à pas planétaire, moteur adapté. Moteur de réduction de vitesse |
Nom de produit: |
Moteur hybride |

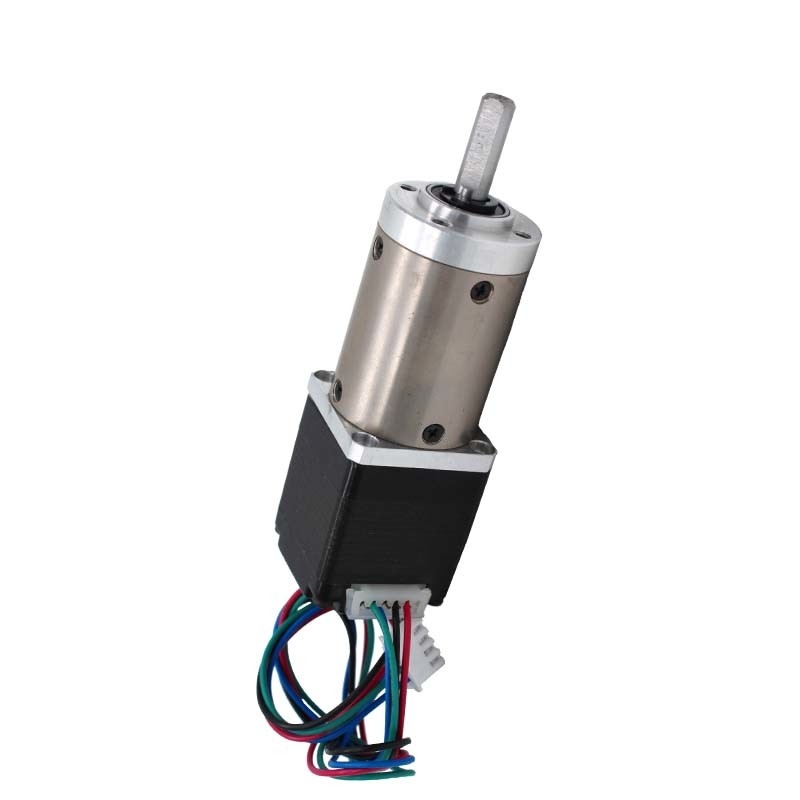

boîte de vitesse planétaire précision ronde de bride de 28mm de petite avec le moteur hybride
Moteur pas à pas
Le moteur d'étape, également connu sous le nom de moteur d'impulsion, est basé sur le principe le plus de base d'électro-aimant. C'est un genre d'électro-aimant qui peut tourner librement. Son principe d'action est de produire du couple électromagnétique basé sur le changement de la perméabilité à entrefer.
Le moteur pas à pas est un moteur de contrôle de boucle ouverte qui convertit les signaux d'impulsion électriques en déplacement angulaire ou linéaire.
Le moteur pas à pas est un genre de moteur à induction, son principe de travail est l'utilisation du circuit électronique, le courant continu dans
alimentation d'énergie en temps partagé, courant polyphasé de contrôle de synchronisation, utilisant cet actuel pour actionner le moteur pas à pas.
Normalement, le conducteur est l'alimentation d'énergie en temps partagé pour le moteur pas à pas, contrôleur de synchronisation polyphasé.
Comme composant exécutif, le moteur de progression est l'un des produits clés de la mécatronique. Avec le développement de la microélectronique et de l'informatique, la demande du moteur de progression augmente jour après jour, et elle est appliquée dans de divers domaines d'économie nationale.
1. Spécifications de Genernal :
| Logement du matériel | Métal |
| Rapport à la sortie | Roulements à billes |
| Charge de Max.Radial (12mm de la bride) | ≤100N |
| Charge axiale de Max.Shaft | ≤50N |
| Jeu radial d'axe (près pour brider) | ≤0.07mm |
| Jeu axial d'axe | ≤0.3mm |
| Contrecoup à vide | 1.5° |
2. spécifications du moteur pas à pas JQHS-28-1
| Modèle non. | Angle d'étape | Longueur de moteur | Actuel | Résistance | Inductance | Tenir le couple | # des avances | Inertie de rotor | Moteur |
| /Phase | /Phase | /Phase | Poids | ||||||
| (°) | (L) millimètre | Ω | MH | g.cm | Non. | g.cm | Kilogramme | ||
| JQHS-28-1-1 | 1,8 | 45 | 0,95 | 3,4 | 1,2 | 750 | 6 | 12 | 44,5 |
| JQHS-28-1-2 | 1,8 | 45 | 0,95 | 4,6 | 1,8 | 900 | 6 | 18 | 50,5 |
3. Caractéristiques planétaires de boîte de vitesse :
| Rapport de réduction | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 |
| Nombre de trains d'engrenages | 1 | 2 | 3 | |||||
| Longueur (L2) millimètre | 29 | 36,1 | 43 | |||||
| Couple kg.cm de Max.rated | 12 | 20 | 40 | |||||
| Couple permis kg.cm de courte durée | 40 | 60 | 120 | |||||
| Poids g | 75 | 97 | 119 | |||||
4. Applications typiques
5. termes de l'échange
| Termes de prix | GOUSSET, CAF, CFR, EXW, DDP, etc. |
| Conditions de paiement | 100% T/T à l'avance pour des échantillons |
| La manière en vrac de paiement de quantité peut negotited | |
| Garantie | 12 mois ont limité la garantie une fois que les articles sont fournis à l'acheteur. |
| Délai d'exécution | Habituellement d'ici 2 semaines pour les commandes à l'essai, d'ici 3 semaines pour des commandes en gros. |
| Paquet | Cartons /Pallets |
| Endroit du chargement | Changhaï, Ningbo, etc. |
| Transporteur d'expédition | Des articles sont habituellement embarqués par l'intermédiaire de Fedex, DHL, TNT, UPS, SME pour les commandes à l'essai et par l'intermédiaire du navire pour des commandes en gros. |
| Délai de livraison | Habituellement dans un délai de 5 jours ouvrables par des 15-30 jours ouvrables exprès par le navire |
6. Notre promesse à nos clients :
