Product Details
Lieu d'origine: Jiangsu, Chine (continent)
Nom de marque: JIUQI
Certification: RoHS,ISO9001
Numéro de modèle: JQHS-35-2
Payment & Shipping Terms
Quantité de commande min: 100PCS
Prix: $30~$50/PCS
Détails d'emballage: avec le carton d'exportation. Commande en gros avec des palettes
Délai de livraison: Commandes à l'essai : 2 SEMAINES des commandes en gros : d'ici 3 semaines
Conditions de paiement: T/T, Western Union, paypal
Capacité d'approvisionnement: 50000 PCS/MONTH
Type: |
Hybride |
PHASE: |
2 |
Tension: |
1.2/2.8 |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0.31/1.33 |
Moteur approprié: |
Moteur pas à pas Nema14 |
Point culminant: |
moteur pas à pas planétaire, Gearebox, réducteur de vitesse |
Nom de produit: |
Moteur hybride avec la boîte de vitesse planétaire |
Type: |
Hybride |
PHASE: |
2 |
Tension: |
1.2/2.8 |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0.31/1.33 |
Moteur approprié: |
Moteur pas à pas Nema14 |
Point culminant: |
moteur pas à pas planétaire, Gearebox, réducteur de vitesse |
Nom de produit: |
Moteur hybride avec la boîte de vitesse planétaire |

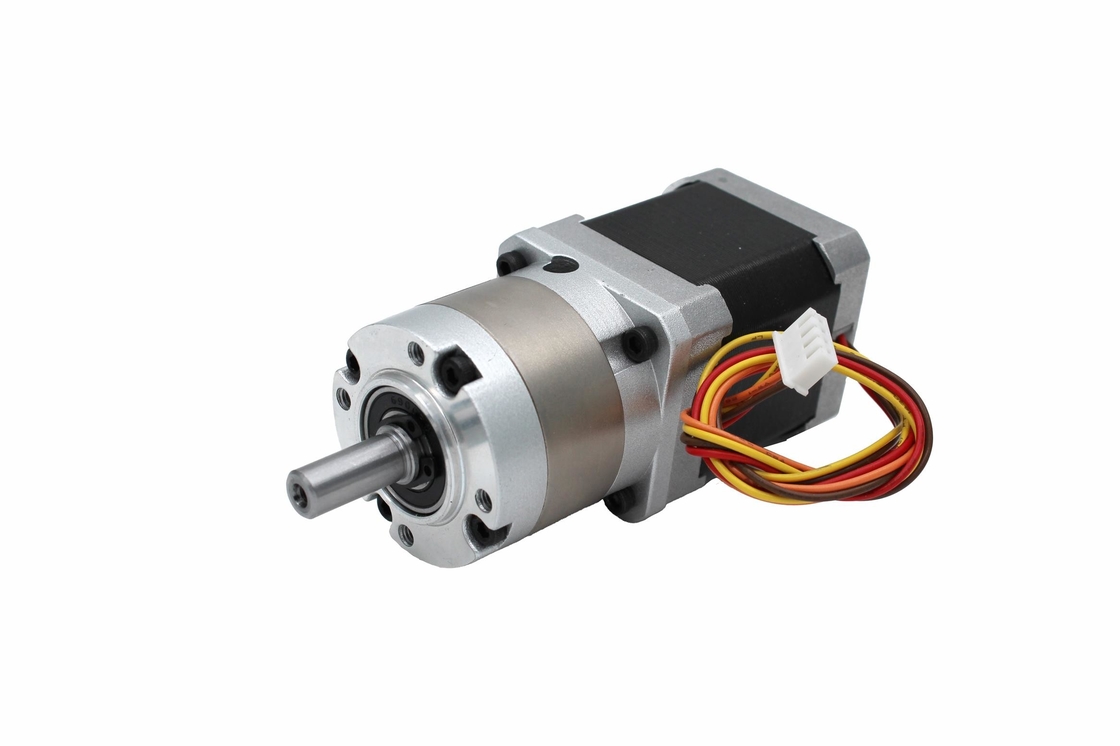

Moteur pas à pas hybride de couple 35mm élevé de la NEMA 14 avec la boîte de vitesse planétaire
Accessoires
Fils, connecteurs, encodeur, frein, etc. (facultatifs)
Application typique
équipement d'industrie de l'imprimante 3D et textile, caméra de sécurité, lumière principale en mouvement, matériel médical, traceur de graphique, machine de commande numérique par ordinateur, machine d'inscription, analyseur biochimique, etc.,
Note
Spéc. de moteur telles que la tension, vitesse, couple, axe peuvent être adaptées aux besoins du client. Veuillez nous contacter si ne trouvait pas un moteur approprié de nos caractéristiques.
1. Spécifications de Genernal :
| Logement du matériel | Métal |
| Rapport à la sortie | Roulements à billes |
| Charge de Max.Radial (10mm de la bride) | ≤100N |
| Charge axiale de Max.Shaft | ≤50N |
| Jeu radial d'axe (près pour brider) | ≤0.07mm |
| Jeu axial d'axe | ≤0.3mm |
2. spécifications du moteur pas à pas JQHS-20-1
| Modèle non. | Tension évaluée | Actuel | Résistance | Inductance | Tenir le couple | # des avances | Inertie de rotor | Moteur Poids |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | MH | g.cm | Non. | g.cm | Kilogramme | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Caractéristiques planétaires de boîte de vitesse :
| Rapport de réduction | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Nombre de trains d'engrenages | 1 | 2 | 3 | ||||||
| Longueur (L2) millimètre | 27 | 34,2 | 41,1 | ||||||
| Couple kg.cm de Max.rated | 20 | 30 | 50 | ||||||
| Couple permis kg.cm de courte durée | 60 | 90 | 180 | ||||||
| Efficacité | 90% | 81% | 73% | ||||||
| Contrecoup à vide | 0.5° | ° 1,0 | 1.5° | ||||||
| Poids g | 158 | 197 | 236 | ||||||
4. Dimension
5. Applications typiques
6. termes de l'échange
| Termes de prix | GOUSSET, CAF, CFR, EXW, DDP, etc. |
| Conditions de paiement | 100% T/T à l'avance pour des échantillons |
| La manière en vrac de paiement de quantité peut negotited | |
| Garantie | 12 mois ont limité la garantie une fois que les articles sont fournis à l'acheteur. |
| Délai d'exécution | Habituellement d'ici 2 semaines pour les commandes à l'essai, d'ici 3 semaines pour des commandes en gros. |
| Paquet | Cartons /Pallets |
| Endroit du chargement | Changhaï, Ningbo, etc. |
| Transporteur d'expédition | Des articles sont habituellement embarqués par l'intermédiaire de Fedex, DHL, TNT, UPS, SME pour les commandes à l'essai et par l'intermédiaire du navire pour des commandes en gros. |
| Délai de livraison | Habituellement dans un délai de 5 jours ouvrables par des 15-30 jours ouvrables exprès par le navire |
7. Notre promesse à nos clients :
