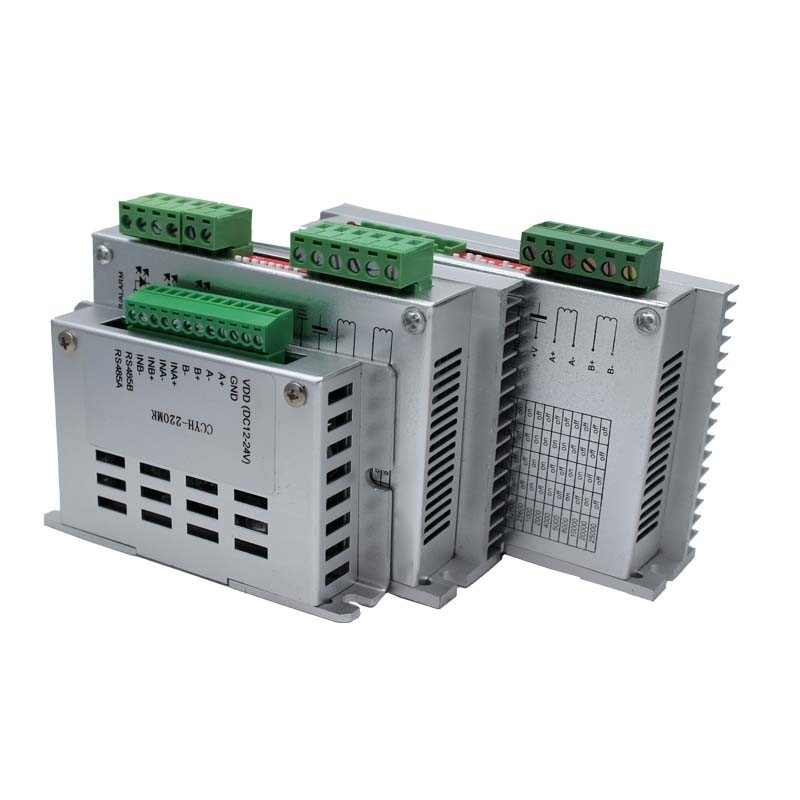

Contrôleur sans brosse Chip Driver 12V 1A de moteur de C.C de Diy avec des protections multiples

Conducteur sans brosse de moteur de With Multiple Protections 12V 1A de contrôleur de moteur de C.C

1. Description :

Le contrôleur est conducteur de pas numérique de 2 phases et adopte les derniers 32 DSP pour commander. Elle a la subdivision et le cadran actuel dans l'externe du conducteur. Les utilisateurs peuvent librement placer selon des conditions. DSP externe écrivant l'algorithme de contrôle avancé d'entraînement, peut garantir le moteur pas à pas dans la diverse section de vitesse de précis et l'opération stable, parmi elles, l'algorithme intégré de segmentation, peut faire le moteur à vitesse réduite en courant sans à-coup ; L'algorithme à grande vitesse de compensation de couple peut maximiser le couple du moteur à la grande vitesse. L'algorithme d'autoréglage de paramètre peut s'adapter à de divers moteurs et maximiser la représentation du moteur. L'algorithme doux intégré peut considérablement améliorer l'accélération de moteur et la représentation de décélération. En bref, cette commande numérique peut rencontrer la mise en oeuvre de la plupart des demandes et est un produit fortement rentable de contrôle de mouvement.

Points culminants de produit

• Technologie actuelle sinusoïdale pure de contrôle de précision.
• Bruit très réduit.
• Le chauffage d'entraînement est extrêmement - bas
• La tension d'alimentation électrique jusqu'à 36VDC.
• . La valeur de crête du courant de sortie jusqu'à 1A

Moteur assorti :

39BYG, 42BYG, moteur pas à pas 57BYG

Applications : éclairage, automation, instrumentation, machines de position, machines de gravure, imprimantes de billet, imprimantes de repérage industrielles, fours à diffusion de semi-conducteur, etc.

2. Dimension : Millimètre

3. Câblage d'Instructuins

• VCC ≤24V relié à la tension CC
• A+ s'est relié à la phase du moteur pas à pas A
• phase Un-reliée du moteur pas à pas A
• B+ s'est relié à la phase du moteur pas à pas B
• phase B-reliée du moteur pas à pas B
• CP+ s'est relié au contrôleur externe que +5V a produit
• CP-relié à la sortie externe de signal d'impulsion de contrôleur (en avant sortie d'impulsion de direction)
• CW+ est relié au contrôleur externe que +5V a produit
• CCW-reliez à la sortie externe de signal de direction de contrôleur (la sortie d'impulsion de direction inverse)

5. Termes de l'échange

6. Notre promesse à nos clients :

• L'enquête du client de réponse d'ici 24 heures
• Réponse à nos questions et soucis de client dans un délai de 2 jours ouvrables.
• Reconnaissez les ordres d'achat de client d'ici 24 heures.
• Le délai d'exécution standard est d'ici 4 semaines. Répondez au développement de produit spécial d'ici 15 semaines.
• Méthodes flexibles de la livraison : Par l'air, la mer et le transporteur exprès utilisant l'expéditeur du client.
