Product Details
Lieu d'origine: Jiangsu, Chine (continent)
Nom de marque: JIUQI
Certification: RoHS,ISO9001
Numéro de modèle: JQHS-35-1
Payment & Shipping Terms
Quantité de commande min: 100PCS
Prix: $30~$50/PCS
Détails d'emballage: avec le carton d'exportation. Commande en gros avec des palettes
Délai de livraison: Commandes à l'essai : 2 SEMAINES des commandes en gros : d'ici 3 semaines
Conditions de paiement: T/T, Western Union, paypal
Capacité d'approvisionnement: 50000 PCS/MONTH
Type: |
Hybride |
PHASE: |
2 |
TENSION: |
1.2/2.8 |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0.31/1.33 |
Moteur approprié: |
Moteur pas à pas Nema14 |
Point culminant: |
moteur pas à pas planétaire, Gearebox, réducteur de vitesse |
Nom de produit: |
Moteur hybride avec la boîte de vitesse planétaire |
Type: |
Hybride |
PHASE: |
2 |
TENSION: |
1.2/2.8 |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0.31/1.33 |
Moteur approprié: |
Moteur pas à pas Nema14 |
Point culminant: |
moteur pas à pas planétaire, Gearebox, réducteur de vitesse |
Nom de produit: |
Moteur hybride avec la boîte de vitesse planétaire |

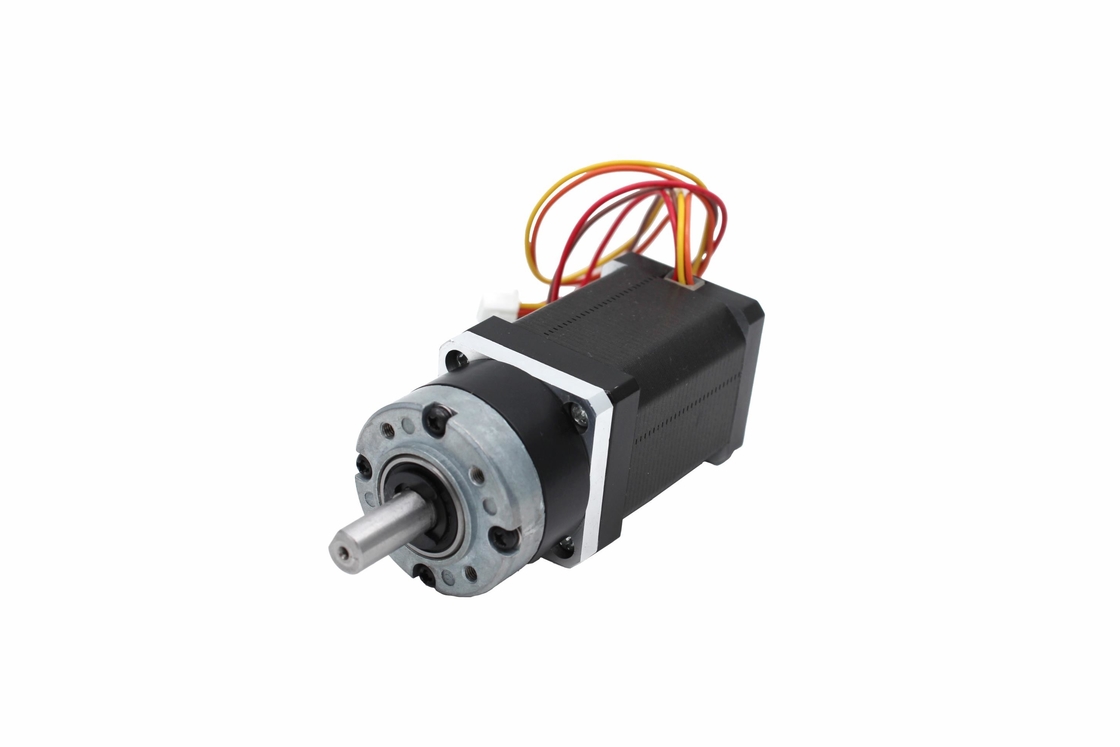

Moteur hybride planétaire de haute précision de la NEMA 14 de boîte de vitesse de 35MM pour le contrôle d'automation
Remarques :
Nous sommes le fabricant de source, modèle complet de produit, une expérience riche de production, pouvons accepter le moteur pas à pas fait sur commande de dessins (traitement y compris d'axe, mode de débouché, etc.), câblage de moteur est facultatif (les actions ont la ligne ordinaire, la ligne de 1M DuPont, le câble de 1M XH 2,54, le câble 2510 de 1M)
1. Spécifications de Genernal :
| Logement du matériel | Métal |
| Rapport à la sortie | Roulements à billes |
| Charge de Max.Radial (10mm de la bride) | ≤100N |
| Charge axiale de Max.Shaft | ≤50N |
| Jeu radial d'axe (près pour brider) | ≤0.07mm |
| Jeu axial d'axe | ≤0.3mm |
2. spécifications du moteur pas à pas JQHS-20-1
| Modèle non. | Tension évaluée | Actuel | Résistance | Inductance | Tenir le couple | # des avances | Inertie de rotor | Moteur Poids |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | MH | g.cm | Non. | g.cm | Kilogramme | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Caractéristiques planétaires de boîte de vitesse :
| Rapport de réduction | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Nombre de trains d'engrenages | 1 | 2 | 3 | ||||||
| Longueur (L2) millimètre | 27 | 34,2 | 41,1 | ||||||
| Couple kg.cm de Max.rated | 20 | 30 | 50 | ||||||
| Couple permis kg.cm de courte durée | 60 | 90 | 180 | ||||||
| Efficacité | 90% | 81% | 73% | ||||||
| Contrecoup à vide | 0.5° | ° 1,0 | 1.5° | ||||||
| Poids g | 158 | 197 | 236 | ||||||
4. Dimension
5. Applications typiques
6. termes de l'échange
| Termes de prix | GOUSSET, CAF, CFR, EXW, DDP, etc. |
| Conditions de paiement | 100% T/T à l'avance pour des échantillons |
| La manière en vrac de paiement de quantité peut negotited | |
| Garantie | 12 mois ont limité la garantie une fois que les articles sont fournis à l'acheteur. |
| Délai d'exécution | Habituellement d'ici 2 semaines pour les commandes à l'essai, d'ici 3 semaines pour des commandes en gros. |
| Paquet | Cartons /Pallets |
| Endroit du chargement | Changhaï, Ningbo, etc. |
| Transporteur d'expédition | Des articles sont habituellement embarqués par l'intermédiaire de Fedex, DHL, TNT, UPS, SME pour les commandes à l'essai et par l'intermédiaire du navire pour des commandes en gros. |
| Délai de livraison | Habituellement dans un délai de 5 jours ouvrables par des 15-30 jours ouvrables exprès par le navire |
7. Notre promesse à nos clients :
