Product Details
Lieu d'origine: Jiangsu, Chine (continent)
Nom de marque: JIUQI
Certification: RoHS,ISO9001
Numéro de modèle: JQHS-20-1
Payment & Shipping Terms
Quantité de commande min: 100pcs
Prix: $30~$50/PCS
Détails d'emballage: avec le carton d'exportation. Commande en gros avec des palettes
Délai de livraison: Commandes à l'essai : 2 SEMAINES des commandes en gros : d'ici 3 semaines
Conditions de paiement: T/T, Western Union, Paypal
Capacité d'approvisionnement: 50000 PCS/MONTH
Type: |
Hybride |
Phase: |
2 |
Tension: |
3.9/4.32 |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0.6/0.8 |
Moteur approprié: |
Moteur pas à pas Nema8 |
Point culminant: |
moteur pas à pas planétaire, Gearebox, réducteur de vitesse |
Nom de produit: |
MOTEUR HYBRIDE DE 20MM |
Type: |
Hybride |
Phase: |
2 |
Tension: |
3.9/4.32 |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0.6/0.8 |
Moteur approprié: |
Moteur pas à pas Nema8 |
Point culminant: |
moteur pas à pas planétaire, Gearebox, réducteur de vitesse |
Nom de produit: |
MOTEUR HYBRIDE DE 20MM |

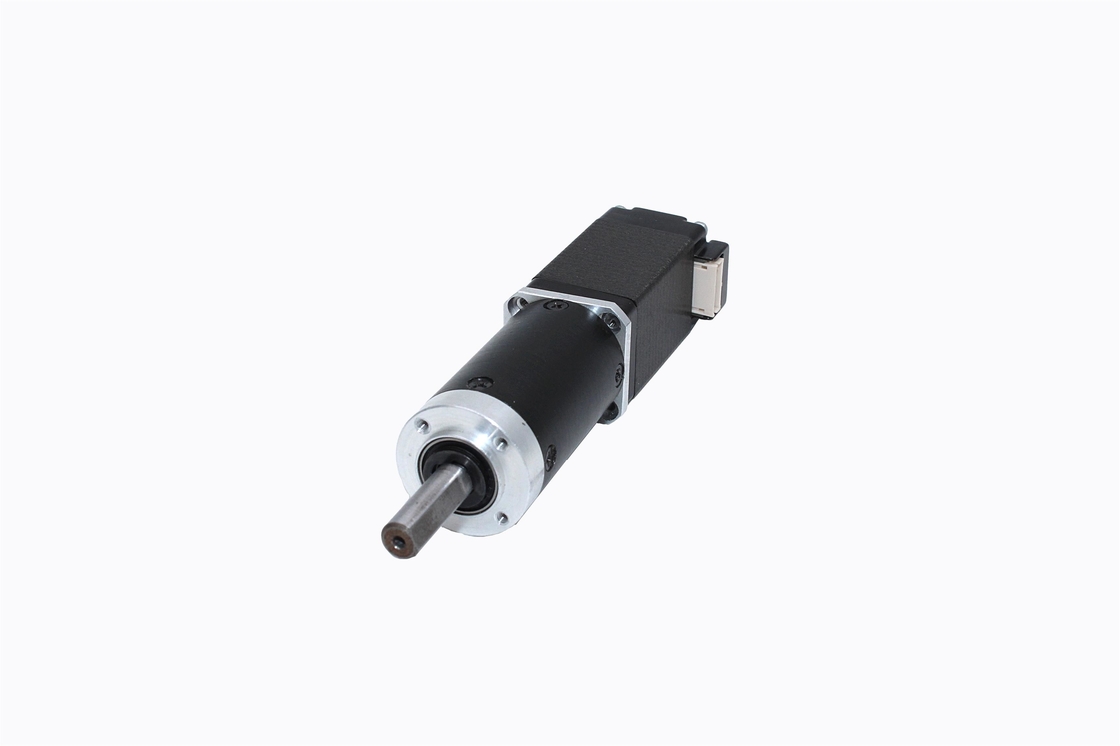

Moteur pas à pas planétaire de haute précision de la NEMA 8 de boîte de vitesse de 20MM pour le matériel médical
1. Spécifications de Genernal :
| Logement du matériel | Métal |
| Rapport à la sortie | Roulements à billes |
| Charge de Max.Radial (10mm de la bride) | ≤50N |
| Charge axiale de Max.Shaft | ≤30N |
| Jeu radial d'axe (près pour brider) | ≤0.08mm |
| Jeu axial d'axe | ≤0.3mm |
2. spécifications du moteur pas à pas JQHS-20-1
| Modèle non. | Tension évaluée | Actuel | Résistance | Inductance | Tenir le couple | # des avances | Inertie de rotor | Moteur |
| /Phase | /Phase | /Phase | Poids | |||||
| V | Ω | MH | g.cm | Non. | g.cm | Kilogramme | ||
| JQHS-20-1-1 | 1,8 | 0,6 | 6,5 | 1,7 | 180 | 4 | 2,0 | 60 |
| JQHS-20-1-2 | 1,8 | 0,8 | 5,4 | 1,5 | 300 | 4 | 3,6 | 80 |
3. Caractéristiques planétaires de boîte de vitesse :
| Rapport de réduction | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 189 | 264 | 369 |
| Nombre de trains d'engrenages | 1 | 2 | 3 | 4 | |||||||
| Longueur (L2) millimètre | 23,4 | 30 | 36,4 | 42,8 | |||||||
| Couple kg.cm de Max.rated | 6 | 10 | 20 | 20 | |||||||
| Couple permis kg.cm de courte durée | 20 | 30 | 60 | 60 | |||||||
| Contrecoup à vide | 0.5° | 1° | ° 1,5 | ° 1,5 | |||||||
| Poids g | 31 | 37 | 43 | 49 | |||||||
4. Applications typiques
5. termes de l'échange
| Termes de prix | GOUSSET, CAF, CFR, EXW, DDP, etc. |
| Conditions de paiement | 100% T/T à l'avance pour des échantillons |
| La manière en vrac de paiement de quantité peut negotited | |
| Garantie | 12 mois ont limité la garantie une fois que les articles sont fournis à l'acheteur. |
| Délai d'exécution | Habituellement d'ici 2 semaines pour les commandes à l'essai, d'ici 3 semaines pour des commandes en gros. |
| Paquet | Cartons /Pallets |
| Endroit du chargement | Changhaï, Ningbo, etc. |
| Transporteur d'expédition | Des articles sont habituellement embarqués par l'intermédiaire de Fedex, DHL, TNT, UPS, SME pour les commandes à l'essai et par l'intermédiaire du navire pour des commandes en gros. |
| Délai de livraison | Habituellement dans un délai de 5 jours ouvrables par des 15-30 jours ouvrables exprès par le navire |
6. Notre promesse à nos clients :
