Détails du produit
Lieu d'origine: Jiangsu, Chine (continent)
Nom de marque: JIUQI
Certification: RoHS,ISO9001
Numéro de modèle: JQHS-35-2
Conditions de paiement et d'expédition
Quantité de commande min: 100PCS
Prix: $30~$50/PCS
Détails d'emballage: avec le carton d'exportation. Commande en gros avec des palettes
Délai de livraison: Commandes à l'essai : 2 SEMAINES des commandes en gros : d'ici 3 semaines
Conditions de paiement: T/T, Western Union, Paypal
Capacité d'approvisionnement: 50000 PCS/MONTH
Type: |
Hybride |
Phase: |
2 |
Tension: |
1.2/2.8 |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0.31/1.33 |
Moteur approprié: |
Moteur pas à pas Nema14 |
Point culminant: |
moteur pas à pas planétaire, Gearebox, réducteur de vitesse |
nom de produit: |
Moteur hybride avec la boîte de vitesse planétaire |
Type: |
Hybride |
Phase: |
2 |
Tension: |
1.2/2.8 |
Angle d'étape: |
1,8 degrés |
Actuel/phase: |
0.31/1.33 |
Moteur approprié: |
Moteur pas à pas Nema14 |
Point culminant: |
moteur pas à pas planétaire, Gearebox, réducteur de vitesse |
nom de produit: |
Moteur hybride avec la boîte de vitesse planétaire |

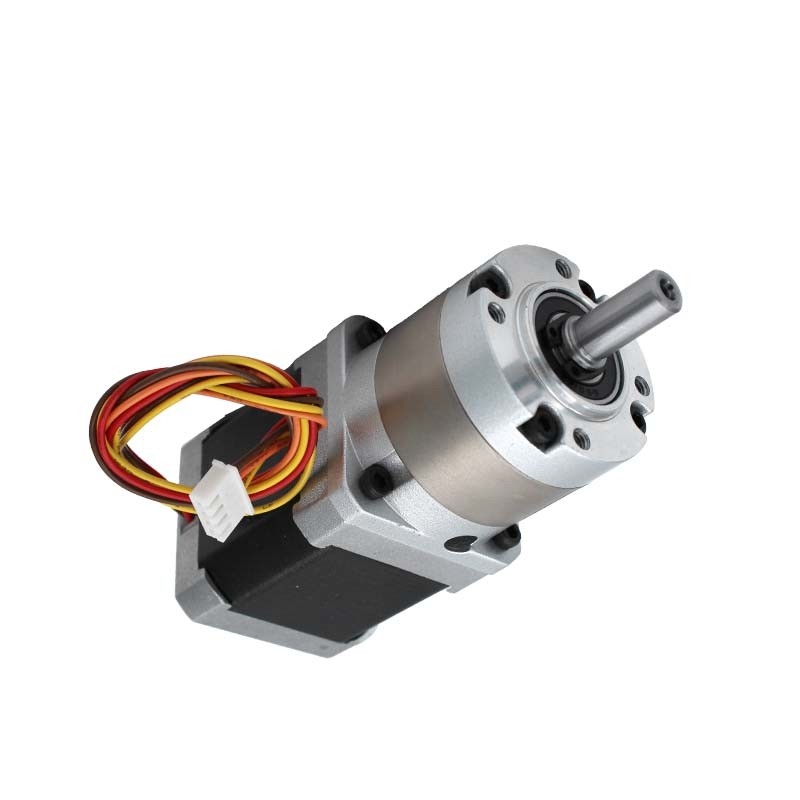

Réducteur planétaire de vitesse ronde avec la boîte de vitesse hybride de haute précision de moteur
1. Spécifications de Genernal :
| Logement du matériel | Métal |
| Rapport à la sortie | Roulements à billes |
| Charge de Max.Radial (10mm de la bride) | ≤100N |
| Charge axiale de Max.Shaft | ≤50N |
| Jeu radial d'axe (près pour brider) | ≤0.07mm |
| Jeu axial d'axe | ≤0.3mm |
2. spécifications du moteur pas à pas JQHS-20-1
| Modèle non. | Tension évaluée | Actuel | Résistance | Inductance | Tenir le couple | # des avances | Inertie de rotor | Moteur Poids |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | MH | g.cm | Non. | g.cm | Kilogramme | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Caractéristiques planétaires de boîte de vitesse :
| Rapport de réduction | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Nombre de trains d'engrenages | 1 | 2 | 3 | ||||||
| Longueur (L2) millimètre | 27 | 34,2 | 41,1 | ||||||
| Couple kg.cm de Max.rated | 20 | 30 | 50 | ||||||
| Couple permis kg.cm de courte durée | 60 | 90 | 180 | ||||||
| Efficacité | 90% | 81% | 73% | ||||||
| Contrecoup à vide | 0.5° | ° 1,0 | 1.5° | ||||||
| Poids g | 158 | 197 | 236 | ||||||
4. Dimension
5. Applications typiques
6. termes de l'échange
| Termes de prix | GOUSSET, CAF, CFR, EXW, DDP, etc. |
| Conditions de paiement | 100% T/T à l'avance pour des échantillons |
| La manière en vrac de paiement de quantité peut negotited | |
| Garantie | 12 mois ont limité la garantie une fois que les articles sont fournis à l'acheteur. |
| Délai d'exécution | Habituellement d'ici 2 semaines pour les commandes à l'essai, d'ici 3 semaines pour des commandes en gros. |
| Paquet | Cartons /Pallets |
| Endroit du chargement | Changhaï, Ningbo, etc. |
| Transporteur d'expédition | Des articles sont habituellement embarqués par l'intermédiaire de Fedex, DHL, TNT, UPS, SME pour les commandes à l'essai et par l'intermédiaire du navire pour des commandes en gros. |
| Délai de livraison | Habituellement dans un délai de 5 jours ouvrables par des 15-30 jours ouvrables exprès par le navire |
